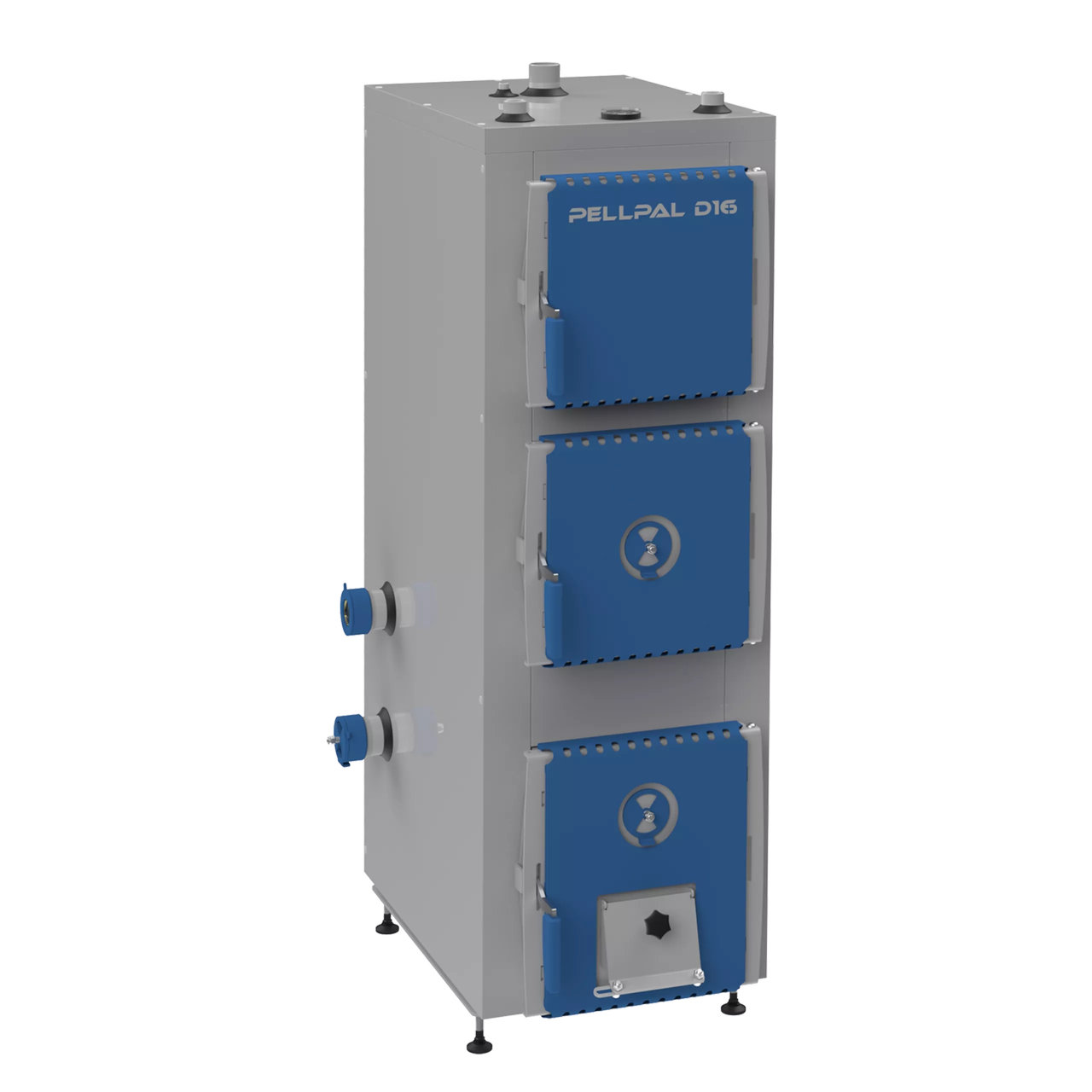

Kocioł na drewno PELLPAL 16 kW

Mamy przyjemność zaprezentować nowoczesne urządzenie grzewcze, które łączy w sobie solidną budowę z wysokim poziomem wydajności. Kocioł PELLPAL D o mocy 16 kW na drewno zastosowanie znajduje w większych budynkach, których powierzchnia nie przekracza 160 m² – spalane paliwo bezproblemowo może podgrzewać zarówno pomieszczenia, jak i wodę użytkową znajdującą się w systemie instalacji. Opałem w opisywanym urządzeniu są polana, umieszczane jednorazowo w komorze przed rozpoczęciem pracy. Jej specjalna budowa umożliwia wydajne spalanie bez potrzeby częstego uzupełniania paliwa.

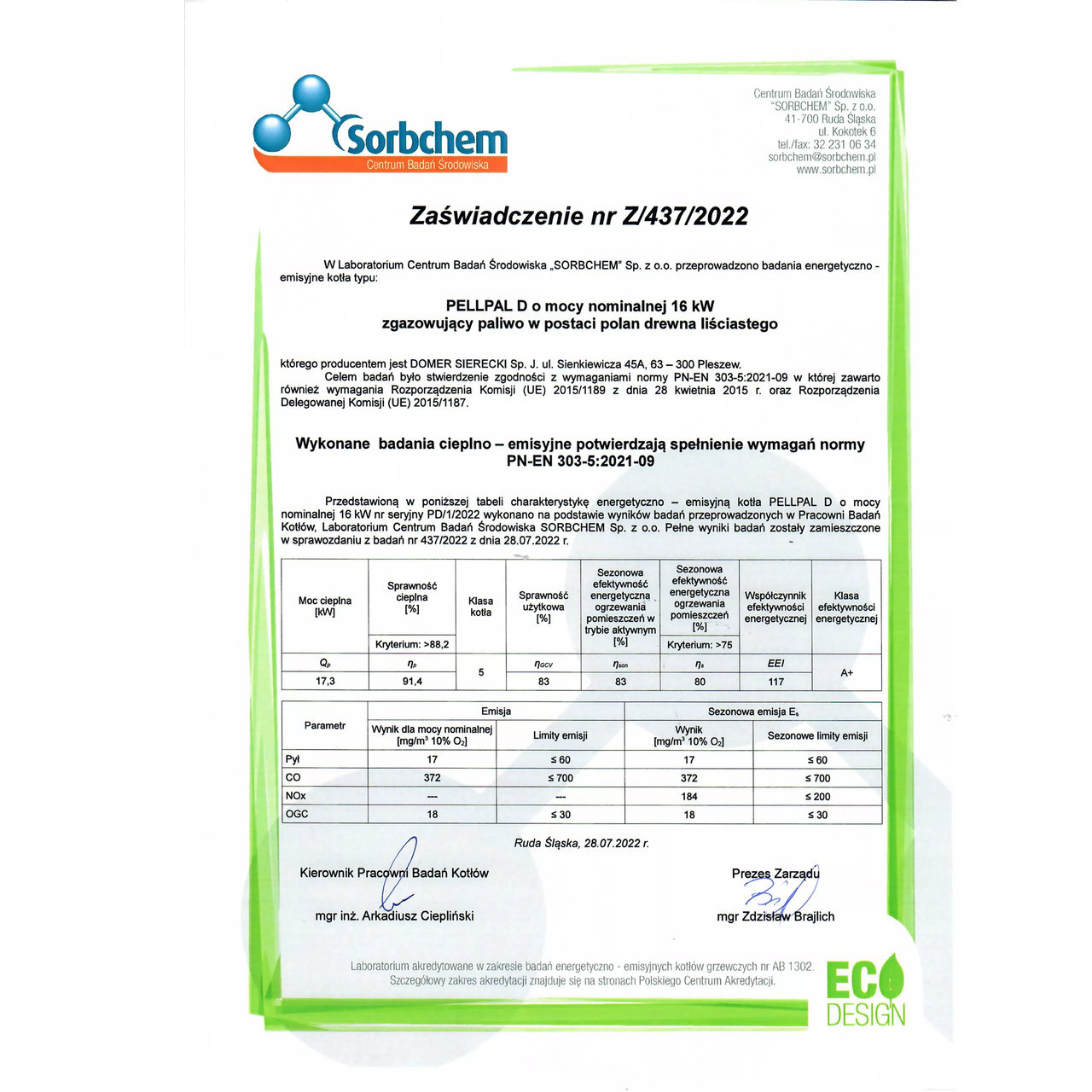

Sprawność kotła na drewno PellPal D o mocy 16 kW utrzymuje się na poziomie 91,4%. Ponadto w przeprowadzonych badaniach urządzenie zyskało 5 klasę, zgodną z normą EN 303-5 dotyczącej pełnej oraz deklarowanej sprawności, a także ocenę efektywności energetycznej A+. A to w połączeniu z niskim poziomem emisyjności pyłów zawieszonych poniżej 20 mg/m3 sprawia, że maszyna spełnia założenia projektu EcoDesign, w którym opisywane są wymagania energetyczno-emisyjne dla kotłów centralnego ogrzewania.

Model PellPal D o mocy 16 kW na drewno może pracować zarówno w układzie zamkniętym, jak i otwartym. W pierwszym systemie, do kotła należy zaimplementować obowiązkowe elementy w postaci zewnętrznej wężownicy, zaworu zabezpieczenia SYR 5067 oraz DBV2, a także naczynia przeponowego. Z kolei w układzie otwartym wystarczy zastosować jedynie przelewowe naczynie wzbiorcze. Dobór poszczególnych elementów będzie zależał od typu preferowanego układu, jednak do niezbędnych akcesoriów dla obu systemów zaliczamy specjalny zbiornik akumulacyjny o minimalnej pojemności 672 litrów.

Zgodnie z wymaganiami ekoprojektu (Rozporządzenie Komisji (UE) 2015/1189) kotły z ręcznym zasypem paliwa należy eksploatować z wodnym zasobnikiem ciepła, zbiornikiem akumulacyjnym o pojemności zależnej od mocy cieplnej. Wymagana pojemność zbiornika akumulacyjnego została określona zgodnie z wymaganiami normy EN 303-5 oraz Rozporządzenia parlamentu UE 2015/1189. Wg w/w wymagań pojemność zbiornika akumulacyjnego nie może być mniejsza niż wskazana w danych technicznych kotła PellPal D.

Prezentowany piec na drewno należy do urządzeń nowoczesnej generacji, charakteryzujących się nieskomplikowaną konstrukcją, która zapewnia zarówno prostą obsługę, jak i bezproblemową konserwację maszyny. Pragniemy jednak przypomnieć, by przed pierwszym uruchomieniem sprzętu szczegółowo zapoznać się z dokumentacją dołączaną do zakupu. Zapewni to prawidłowe przygotowanie maszyny do pracy.

Podstawowe dane techniczne kotła PELLPAL D o mocy 16 kW

• znamionowa moc cieplna: 16 kW
• powierzchnia ogrzewanych pomieszczeń: od 100 do 160 m²
• powierzchnia grzewcza kotła: 2,8 m²
• sprawność cieplna: 91,4 %
• klasa energetyczna: A+
• ciśnienie robocze: 2 bary
• pojemność wodna kotła: 70 litrów
• maksymalna temperatura robocza: 95 ^OC
• ciąg kominowy: 0,24 mbar
• masa załadunku opału: 8,5 kg
• długość kłód (polan drewna): 240 – 260 mm
• średnica kłód (polan drewna): FI 30 – 120 mm
• masa kotła: 315 kg
• pojemność zbiornika akumulacyjnego: 672 litry

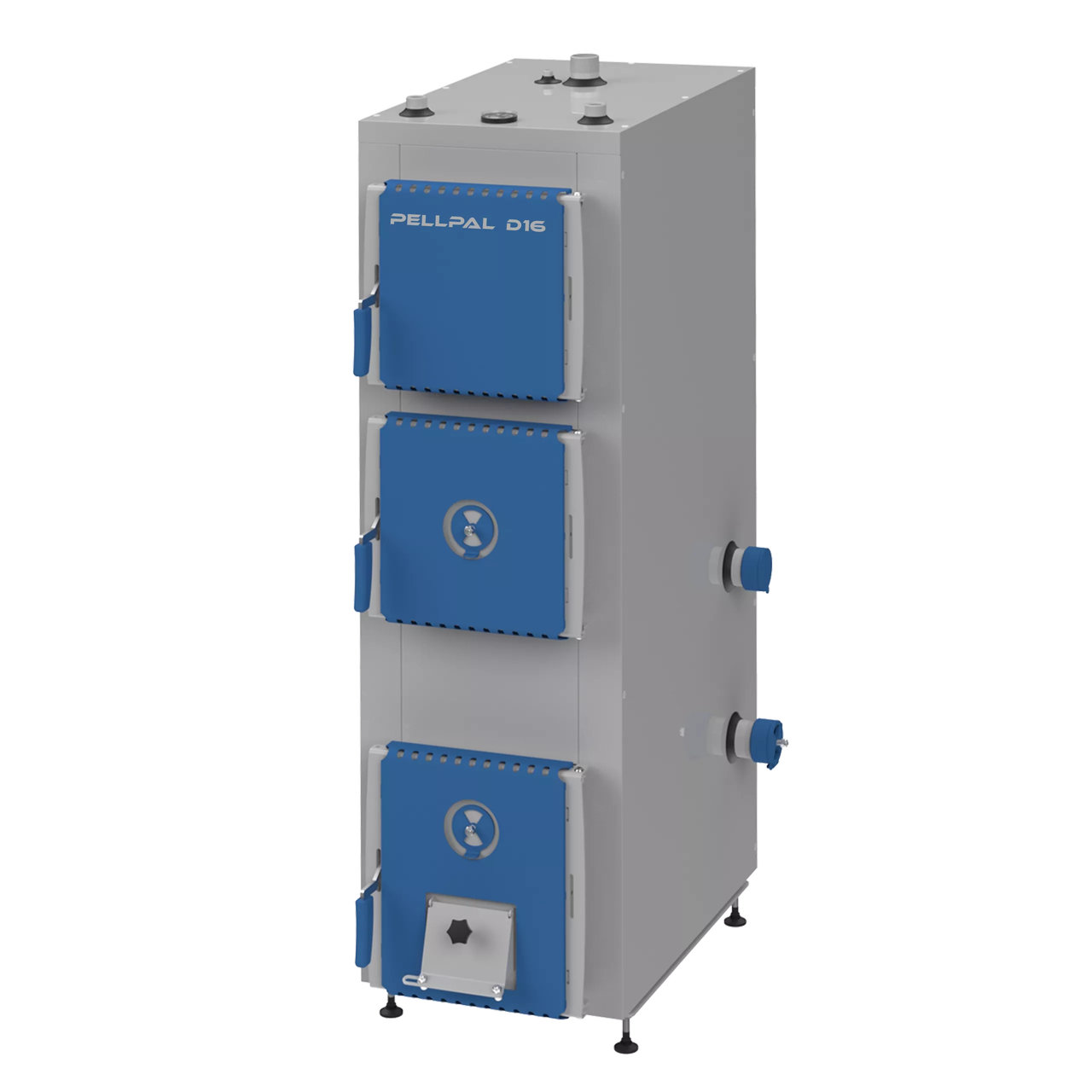

Budowa kotła na drewno PELLPAL D o mocy 16 kW

Korpus kotła i płaszcze zewnętrzne wykonane są z atestowanej blachy kotłowej P265GH o grubości 5 mm. Poszczególne elementy kotła wycinane są laserowo co zapewnia maksymalną dokładność i 100 % powtarzalność poszczególnych elementów, z których składa się dane urządzenie grzewcze.

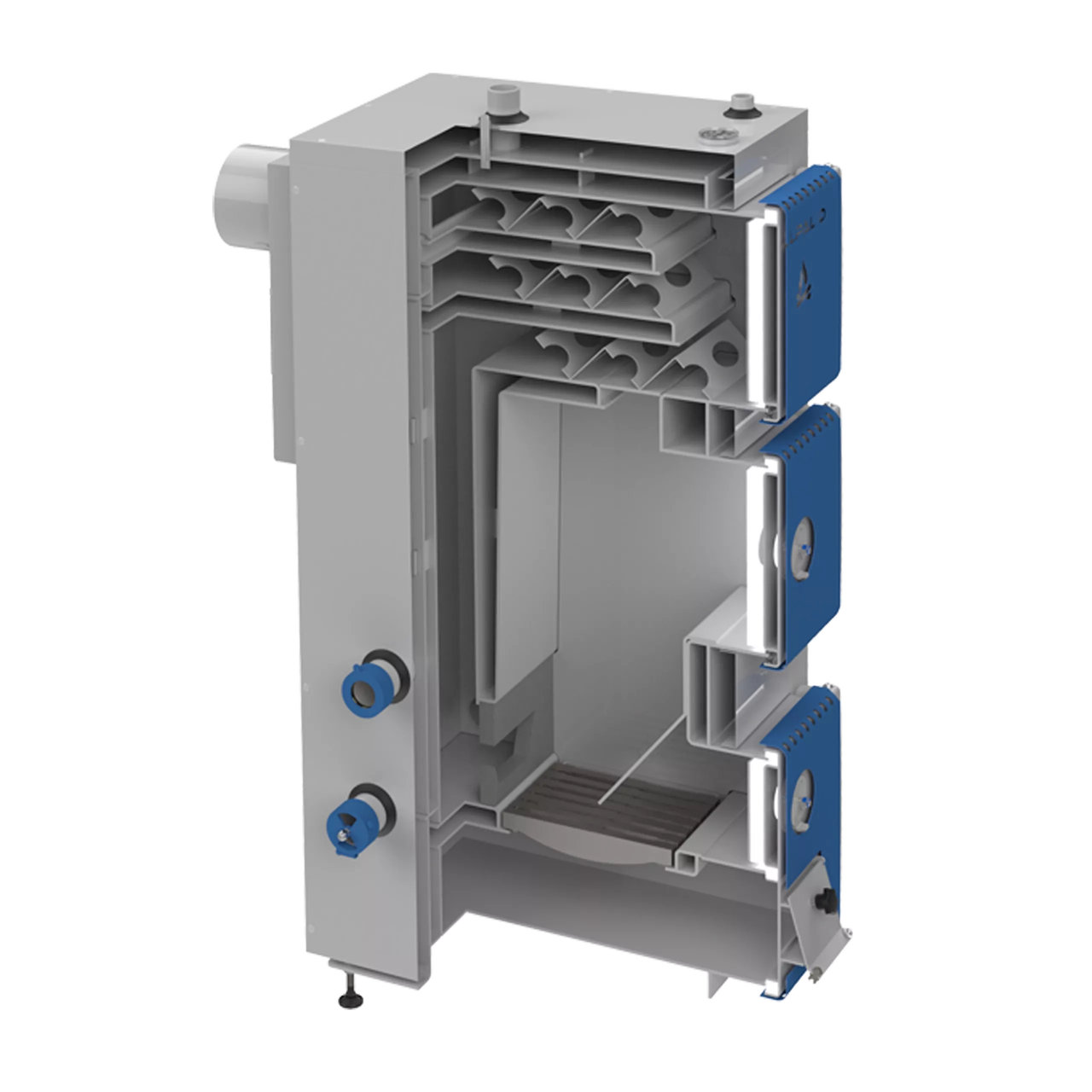

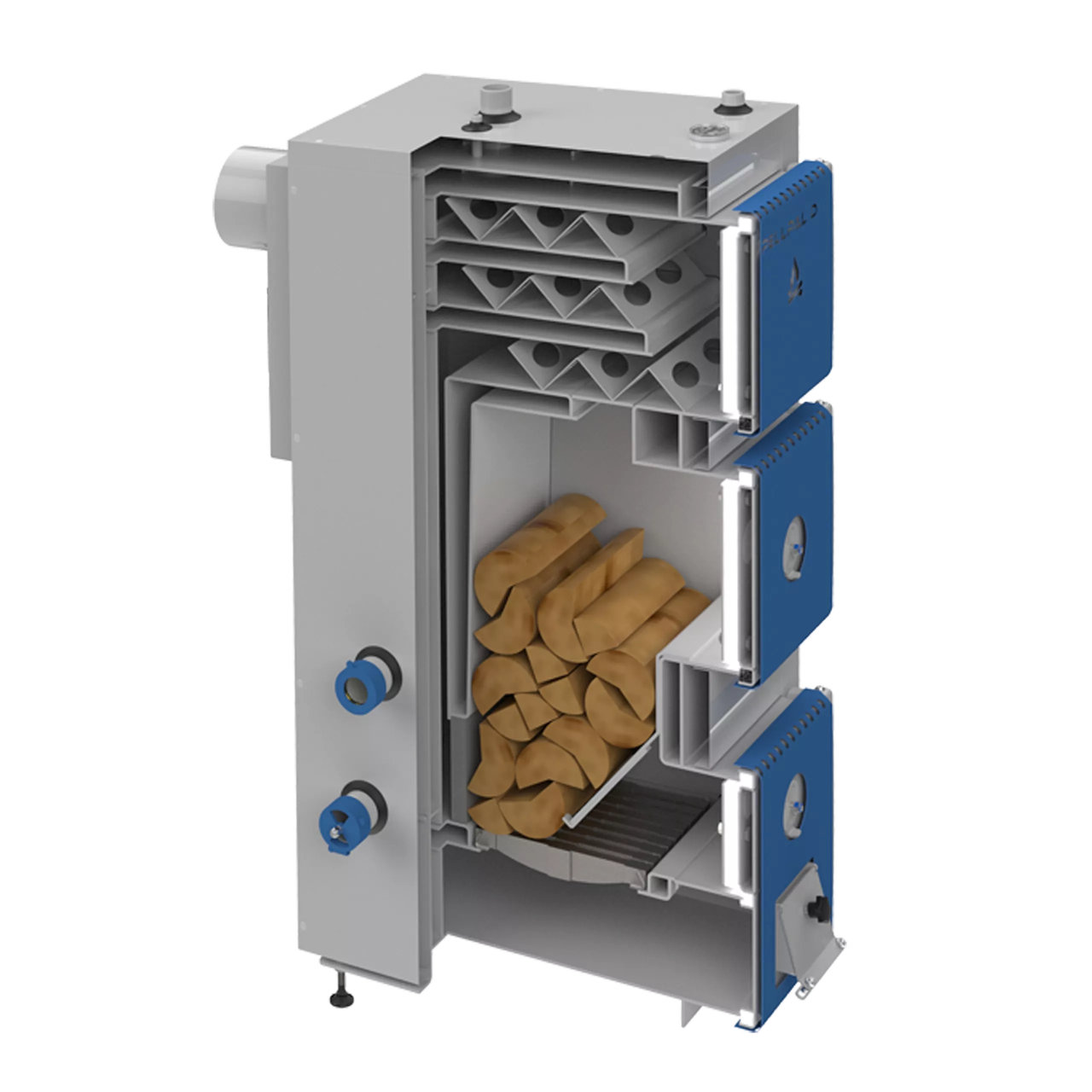

Konstrukcja oparta jest o wymiennik z poziomymi kanałami konwekcyjnymi umieszczonymi w górnej części komory paleniska. W dolnej części kotła znajduje się palenisko wyposażone w ruszt żeliwny składający się z ułożonych obok siebie belek żeliwnych.

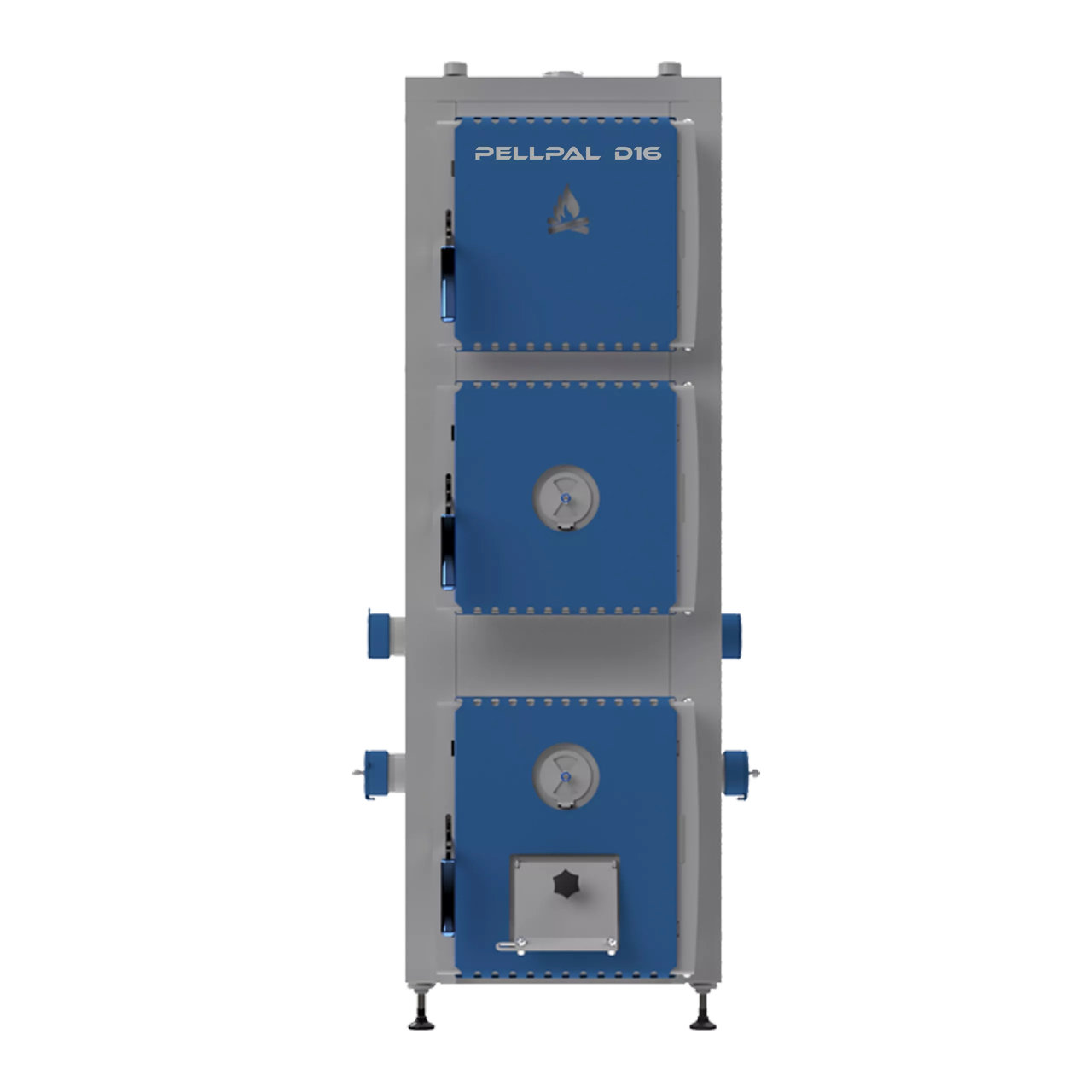

Kocioł wyposażony został w szczelnie zamykane drzwiczki umożliwiające obsługę kotła, załadunek opału, czyszczenie kanałów konwekcyjnych i komory spalania. W dolnych drzwiczkach zaprojektowana została klapka, której pozycja regulowana jest poprzez miarkownik ciągu powietrza Regulus. Wylot komina (czopuch) umieszczony jest z tyłu kotła. Króćce służące do podłączenia kotła do instalacji grzewczej znajdują się na górze kotła oraz w jego tylnej części. Na górze kotła znajdują się również króćce służące do montażu miarkownika ciągu sterującego pracą klapki dopływu powietrza.

Dostosowanie kotła PELLPAL D do pracy w kotłowni

Mając na uwadze różne warunki lokalowe kotłowni istnieje możliwość zmiany strony otwierania wszystkich drzwiczek kotła. Możliwość zamiany głównych podzespołów w kotle typu PELLPAL jakim są drzwiczki jest niewątpliwie bardzo istotnym atutem, który ułatwia zarówno wygodną obsługę a przede wszystkim montaż kotła do instalacji c.o. i instalacji odprowadzania spalin czyli komina. Kolejność montażu wymienionych podzespołów przedstawiono w dokumentacji DTR kotła.
